Manuelle Transportsysteme: Die Standard-Rollwagen für schwere Lasten

Mit dem Standard-Rollwagen in der Aluminium- oder Stahl-Ausführung können bereits viele Anwendungen einfach und schnell umgesetzt werden. Eine Person kann bis zu 5 t einfach bewegen. Sie profitieren von einer schnellen Lieferung.

  • Leichter Transport: bis zu 5 t von einer Person manuell verschiebbar
  • Clevere Rückführung: einfacher Rollwagen-Rücktransport durch Trolly-Prinzip
  • Einfaches Handling: geringes Transportwagen-Eigengewicht ab 18 kg
  • Schnelle Realisierung: einfache Konfigurierung, schnelle Lieferung und Implementierung

Übersicht Standard-Rollwagen

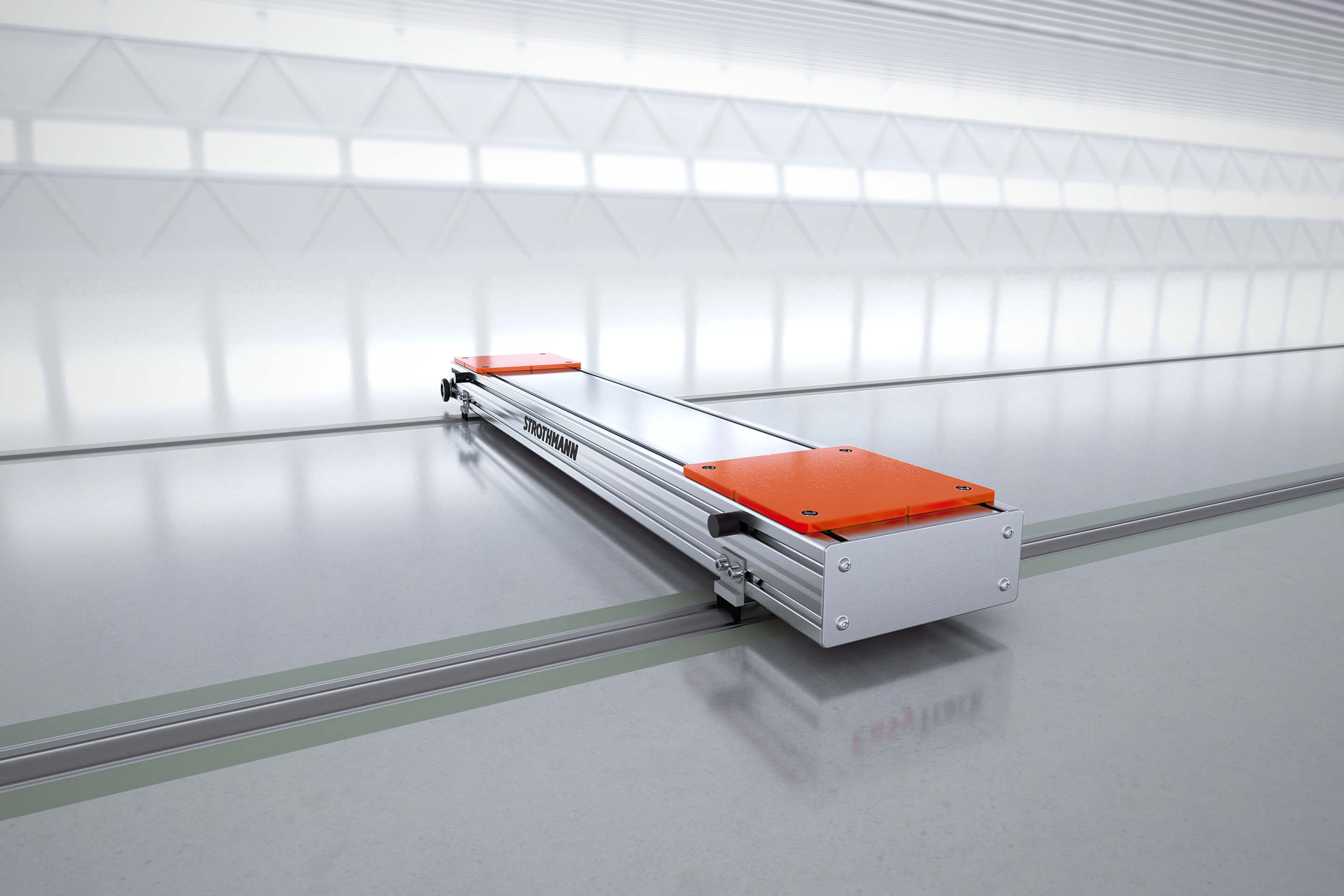

LeanTrack: Aluminium-Rollwagen

Aluminium-Rollwagen für schwere Lasten bis 16 Tonnen

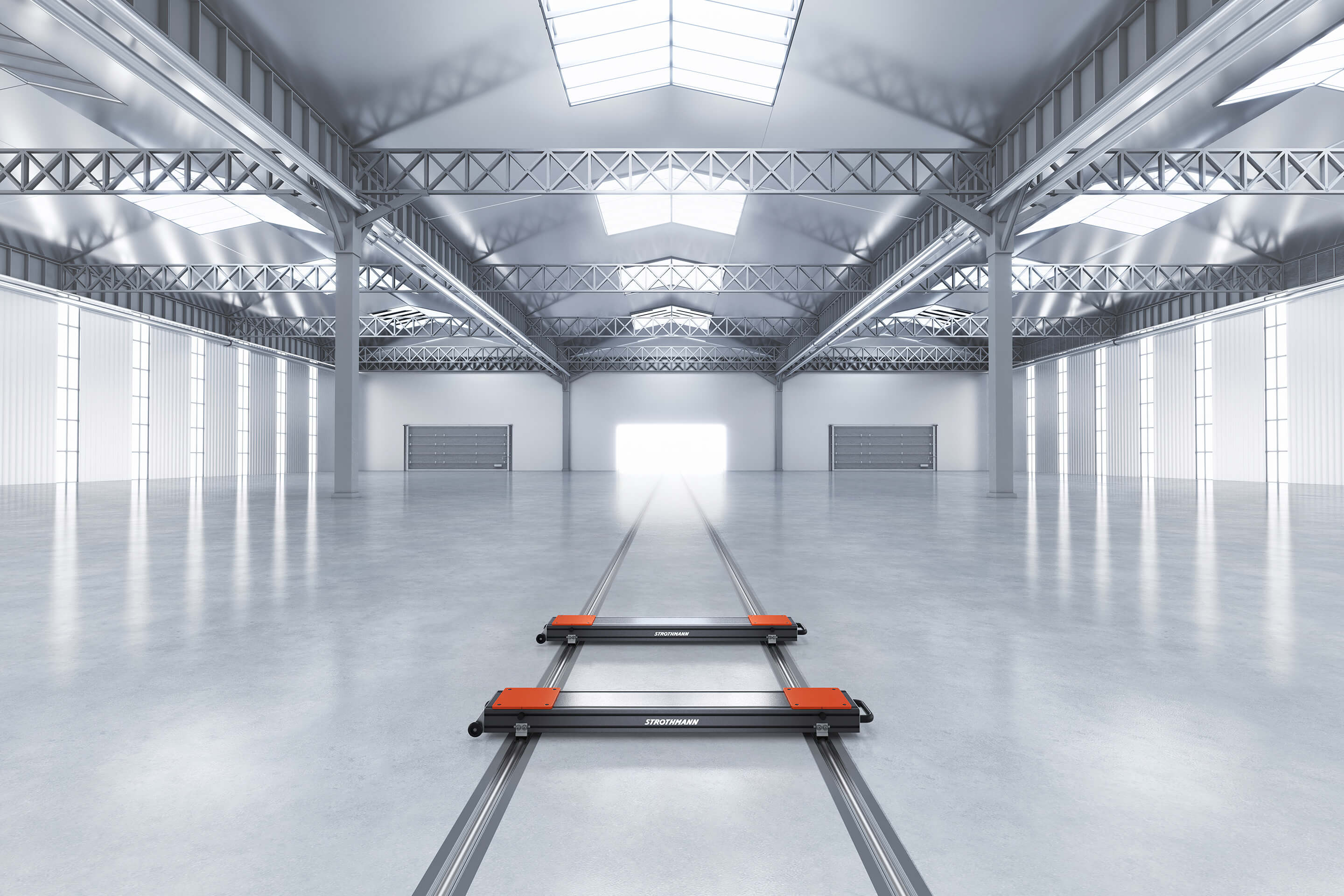

Für einfache Anwendungen lassen sich bereits mit zwei Aluminium-Rollwagen 16 t bewegen. Einfach ist auch die Rückführung des Rollwagen am Ende der Transportstrecke: LeanTrack lässt sich wie ein Reisekoffer zum Startpunkt zurückrollen.

Mehr erfahren

LeanTrack: Stahl-Rollwagen

Stahl-Rollwagen für schwere Lasten bis 16 Tonnen

Die Rollwagen in der Stahlvariante sind für höhere Traglasten ausgelegt: ein Wagen kann bis zu 16 t bewegen. Im Vergleich zum Aluminium-Rollwagen hat die Stahl-Variante eine größere Aufnahmefläche.

Mehr erfahren

LeanTrack: Stahl-Rollwagen+

Stahl-Rollwagen für schwere Lasten bis 32 Tonnen

Die Rollwagen in der Stahlvariante+ sind für höhere Traglasten ausgelegt: ein Wagen kann bis zu 32 t bewegen. Im Vergleich zum Aluminium-Rollwagen hat die Stahl-Variante eine größere Aufnahmefläche.

Mehr erfahren
Manuelle Rollwagen: bis zu 5 t von einer Person verschiebbar

Leicht: bis zu 5 t von einer Person verschiebbar

Für einfache Anwendungen lassen sich bereits mit zwei Aluminium-Rollwagen 16 t bewegen. Besonders einfach ist auch die Rückführung des Rollwagen am Ende der Transportstrecke: LeanTrack lässt sich wie ein Reisekoffer über Tragerollen zum Startpunkt zurückrollen. Ein weiteres Highlight ist die einfache Konfigurierung und Bestellung des Systems über den Webshop.

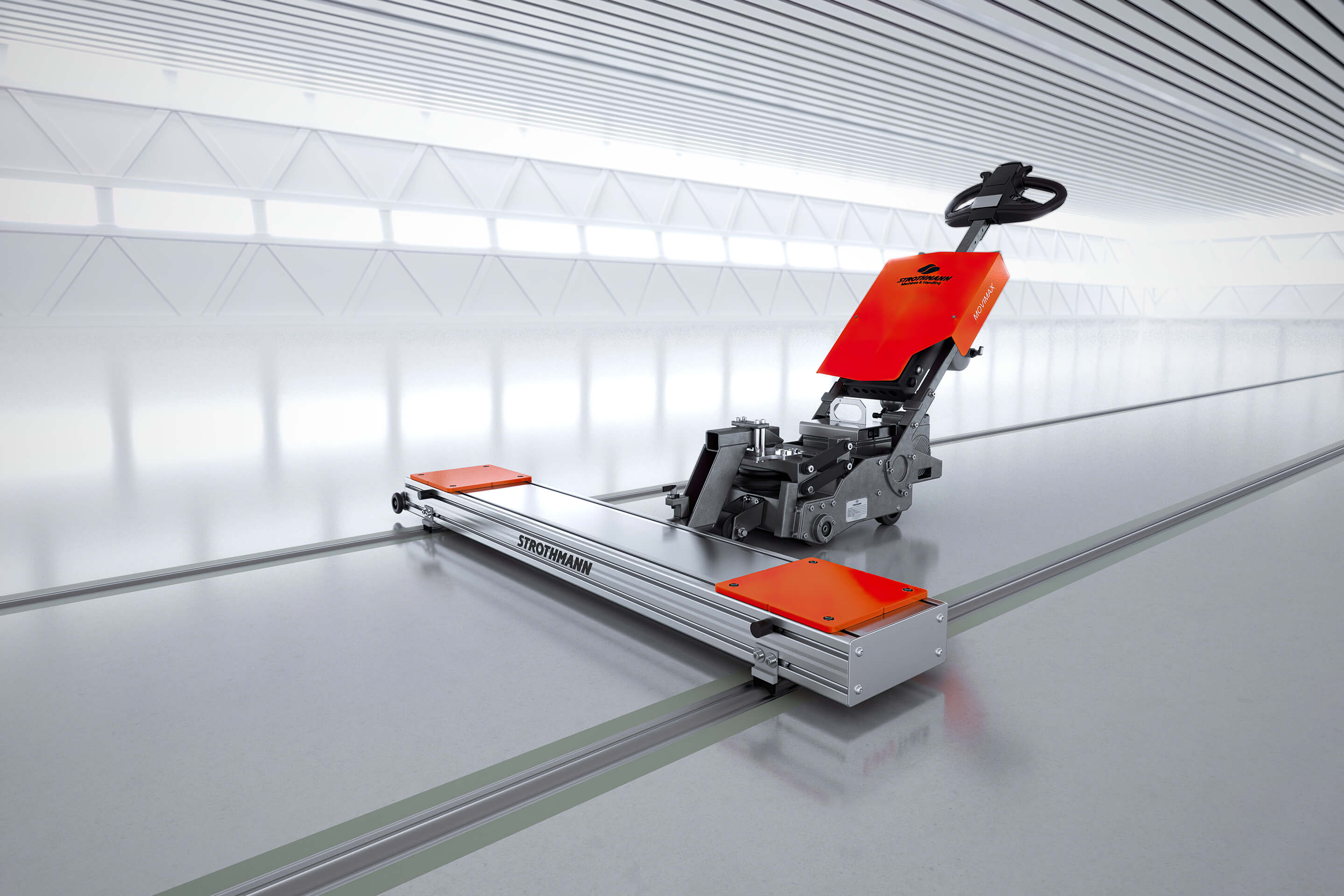

Einfach: Rollwagen-Erweiterung mit Mover

Mover MoviMax: Für die Bewegung von Aluminium-Rollwagen bis zu einem Gesamtgewicht von 25 t auf der RundSchiene. Der Mover ermöglicht das einfache Handling von schweren Lasten durch eine Person. Der Transport ist ziehend und schiebend möglich.

Mehr Zubehör

Manueller Transport: Rollwagen-Erweiterung mit Mover
Manueller Transport: die Stahl-Variante für Traglasten bis 36 t.

Stark: die Stahl-Variante für Traglasten bis 36 t.

Die LeanTrack-Rollwagen in der Stahlvariante sind für höhere Traglasten ausgelegt: ein Wagen kann bis zu 36 t bewegen. Zudem verfügen die Rollwagen über einen größeren Lastaufnahmebereich durch ihre robuste Schweißkonstruktion. Als besondere Option kann die Stahlvariante mit einer pneumatischen Hubfunktion erweitert werden. Mit der Hubfunktion wird die Material-Aufnahme und das -Absetzen vereinfacht.

LeanTrack Einsatzbereiche:
Ausführungen und Anwendungsbeispiele

Manueller Transport: Produktion Wellpappenanlagen

Produktion Wellpappenanlagen

Manueller Transport: Produktion Drehgestelle

Produktion Drehgestelle

Manueller Transport: Produktion Getriebemotoren

Produktion Getriebemotoren

Hochflexibele Anwendungsszenarien
LeanTrack Layoutkonzepte

Transport-Szenario: Einfache Strecken geradeaus

Einfache Strecken geradeaus

Transport-Szenario: Rundkurs mit Drehstationen

Rundkurs mit Drehstationen

Transport-Szenario: mehrere einfache gerade Strecken über Kreuz

Mehrere einfache gerade Strecken über Kreuz

 Transport-Szenario: L-Strecken mit Drehstationen

L-Strecken mit Drehstationen

LeanTrack

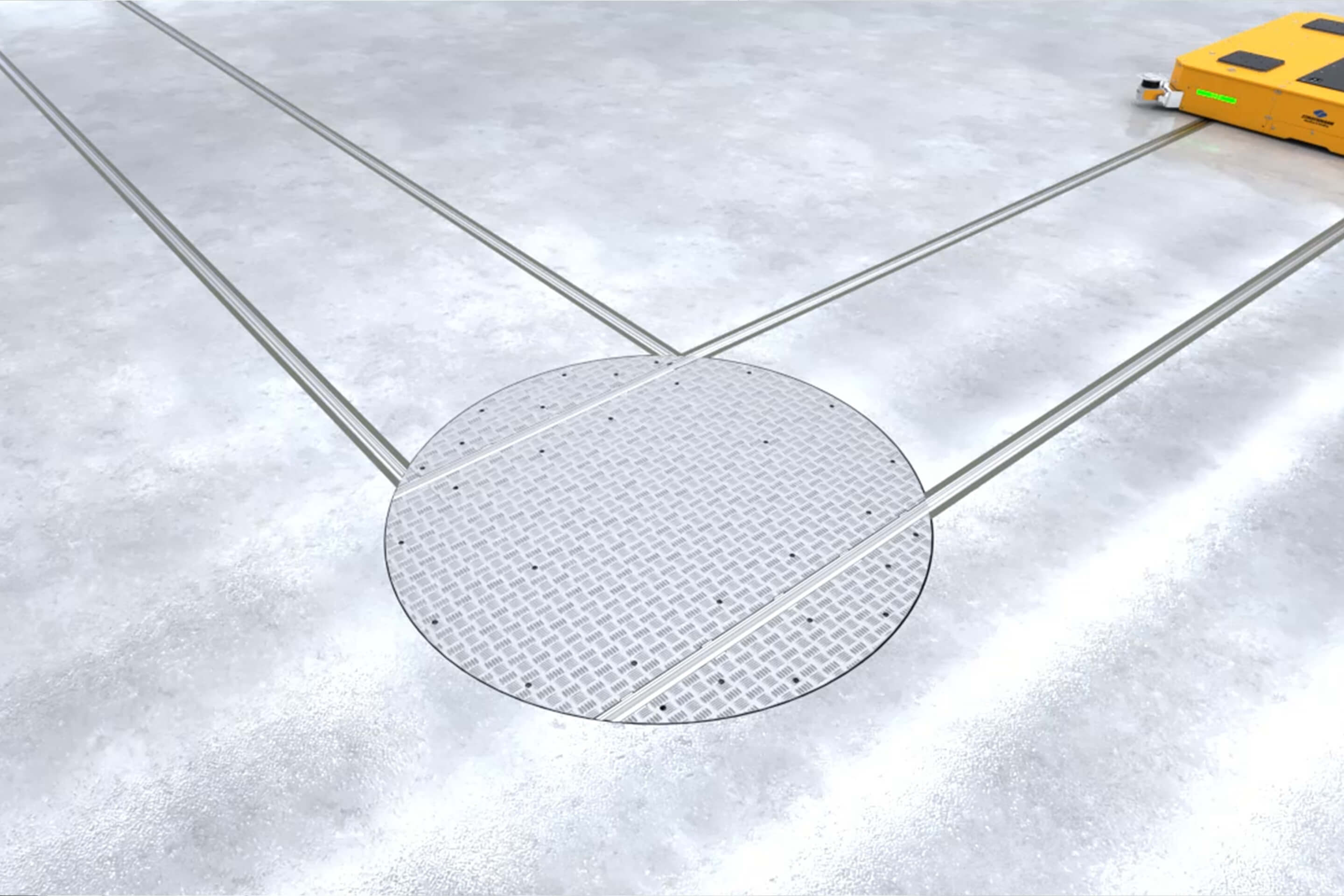

Option: Richtungswechsel mit Drehstation (0-360°)

Die Drehstationen werden individuell entsprechend der Spurweite und Wagengröße hergestellt. Die bodenebenen Drehstationen können manuell oder über einen automatischen Antrieb gedreht werden und ändern dadurch auch die Orientierung des Produktes. Bevorzugter Einsatz: viele Fahrwagen, wenig Kreuzungen, bei schrägen Strecken oder bei einem Orientierungswechsel.

Aluminium-Rollwagen für die einfache Umsetzung einer Fließfertigung

LeanTrack:
Aluminium-Rollwagen

Die LeanTrack-Rollwagen bilden in Kombination mit der RundSchiene eine optimale Lösung für die einfache Umsetzung einer Fließfertigung. Mit dem Aluminium-Rollwagen lassen sich Gewichte bis zu 8 t je Wagen bewegen und dies bei minimaler Bauhöhe und einem smarten Wagendesign. Die Profilkontur ermöglicht die Integration einer kundenindividuellen Lastaufnahme.

Jetzt konfigurieren und Preis ermitteln:

shop.strothmann.com

Technische Daten

LeanTrack: Aluminium-Rollwagen

Einsatzbereiche

  • manuelle Fließfertigung für schwere Lasten
  • verschiebbar von 1 Person bis zu 5 t Last
  • Kombination mit Taktantrieb und MoviMax möglich

max. Traglast

  • bis zu 8 t pro Wagen (Annahme symmetrische Lastverteilung)

ca. Abmessungen
(ohne Zubehör)

  • Wagenlänge: 200 mm
  • Wagenhöhe: 100 mm (Abstand Wagenoberkante zur Flurebene) plus 8 mm Verbundbleche als Lasteinleitungsflächen
  • Wagenbreite: 500 bis 4.000 mm
  • Spurweite (SW): Wagenbreite – 250 mm

Der Kunde wählt die Spurweite anhand seiner Produkte: daraus errechnet sich die entsprechende Wagenbreite.

ca. Gewicht
(ohne Zubehör)

  • 6,5 kg + 15 kg/m Wagenbreite
    Beispiel (SW1000): 6,5 kg + 15 kg/m* 1,25 m = 25,25 kg

Grundausstattung

  • Aluminium-Tragprofil mit Profilnuten zur individuellen Montage von Anbauteilen, Laufrollen mit Achsen, Abstreifbürsten, seitliche Abschlussbleche, rutschhemmende Verbundbleche als Lasteinleitungsflächen sowie zum Schutz der Wagenoberfläche, Gummi-Metallpuffer

separates Zubehör

  • Rolli-Kit (seitlich Griff und Rollen), Fußfeststeller, Bodenabsteckung, Transportgriff längsseitig, MoviMax-Adapter, Sonderoberflächenfarbe des Tragprofils

Hinweise

  • bei Lasten >5 t pro Wagen ist die Last direkt über der RundSchiene in der Mitte der Lasteinleitungsflächen dazusetzen
  • bei Lasten ≤5 t pro Wagen stehen die kompletten Lasteinleitungsflächen zur Verfügung
  • Sofern Sie mehrere unterschiedliche Produkte transportieren wollen, sind durch zusätzliche Schienen
  • auf dem Wagen mehr Lastaufnahmeflächen möglich. Eine individuelle Abstimmung ist dafür erforderlich.

Die Lasteinleitungsflächen sind die im Bild orange dargestellten Flächen

ca. Lieferzeiten

  • 6-8 Wochen: reine Lieferzeit – Installationstermin nach Abstimmung

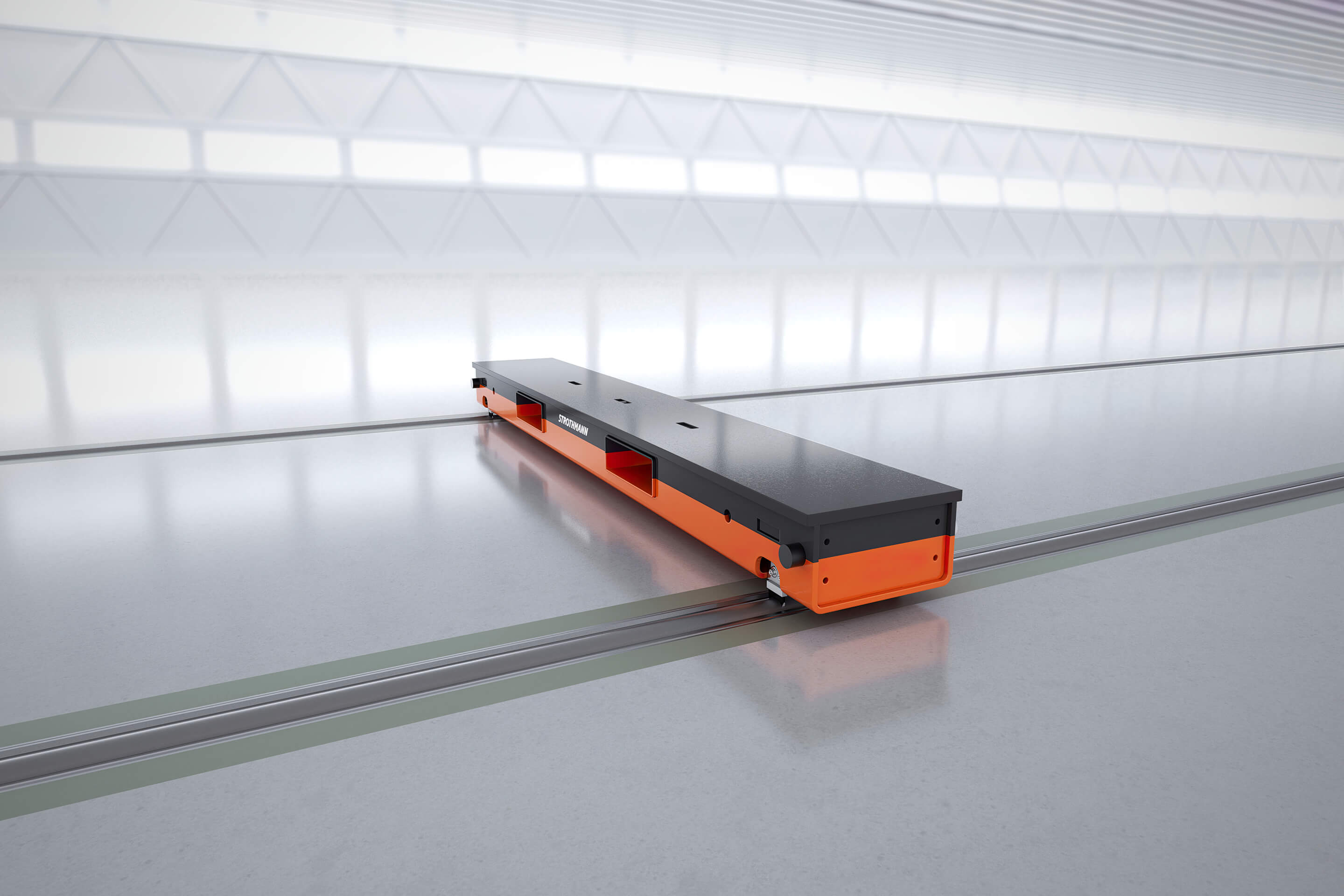

Stahl-Rollwagen für schwere Lasten bis 16 t mit größerer Aufnahmefläche.

LeanTrack:
Stahl-Rollwagen bis 16 t

Die Rollwagen in der Stahlvariante sind für höhere Traglasten ausgelegt: ein Wagen kann bis zu 16 t bewegen. Im Vergleich zum Aluminium-Rollwagen hat die Stahl-Variante eine größere Aufnahmefläche. Diese ist bei größeren und unterschiedlichen Lasten notwendig, um diese mit nur einem Wagen transportieren zu können. Zudem sind die Rollwagen in robuster Schweißkonstruktion mit einem größeren Lastaufnahmebereich ausgestattet. Optional kann die Stahlvariante mit einer pneumatischen Hubfunktion erweitert werden. Mit der Hubfunktion wird die Material-Aufnahme und das -Absetzen vereinfacht.

Technische Daten

LeanTrack: Stahl-Rollwagen

Grundausstattung

  • robuste Schweißkonstruktion, Duo-Kassetten, Abstreifbürsten, Staplertaschen, Gewinde für Krantransport, Gummi-Metallpuffer

Sonderausstattung
(auf Anfrage)

  • Bohrbilder und Montageschiene auf der Deckplatte sowie bearbeitete Montageflächen zur Befestigung Ihrer Produkte und Aufnahmen auf dem Wagen
  • Hubfunktion der Deckplatte mit ca. 30 mm Hub (externe 6 bar Druckluftversorgung notwendig)
  • Staplertaschen nach unten offen für Aufnahme mit Hubwagen

separates Zubehör

  • Fußfeststeller, Bodenabsteckung, MoviMax-Adapter

Hinweise

  • bei Lasten >5 t pro Wagen ist die Last bis zu ±150 mm seitlich versetzt über die RundSchiene abzusetzen
  • Lasten, welche auf die komplette Deckplatte des Wagens abgesetzt werden müssen, sind individuell auf Anfrage abzustimmen

ca. Lieferzeiten

  • 9-12 Wochen: reine Lieferzeit – Installationstermin nach Abstimmung
LeanTrack: Stahl-Rollwagen

RundSchiene

RS25

RS40

max. Traglast

  • bis zu 8 t pro Wagen (symmetrische Lastverteilung)
  • bis zu 16 t pro Wagen (symmetrische Lastverteilung)

ca. Standardabmaße
(Grundausstattung)

Wagenlänge

  • 250 mm
  • 320 mm

Wagenhöhe

  • 150 mm
  • 180 mm

Wagenbreite

  • 800 mm bis 4.000 mm
  • 1.000 mm bis 4.000 mm

Spurweite

  • Wagenbreite - 200 mm
  • Wagenbreite - 200 mm

abweichende Abmessungen auf Anfrage

abweichende Abmessungen auf Anfrage

ca. Gewicht
(Grundausstattung)

  • 80 bis 285 kg
  • 150 bis 520 kg

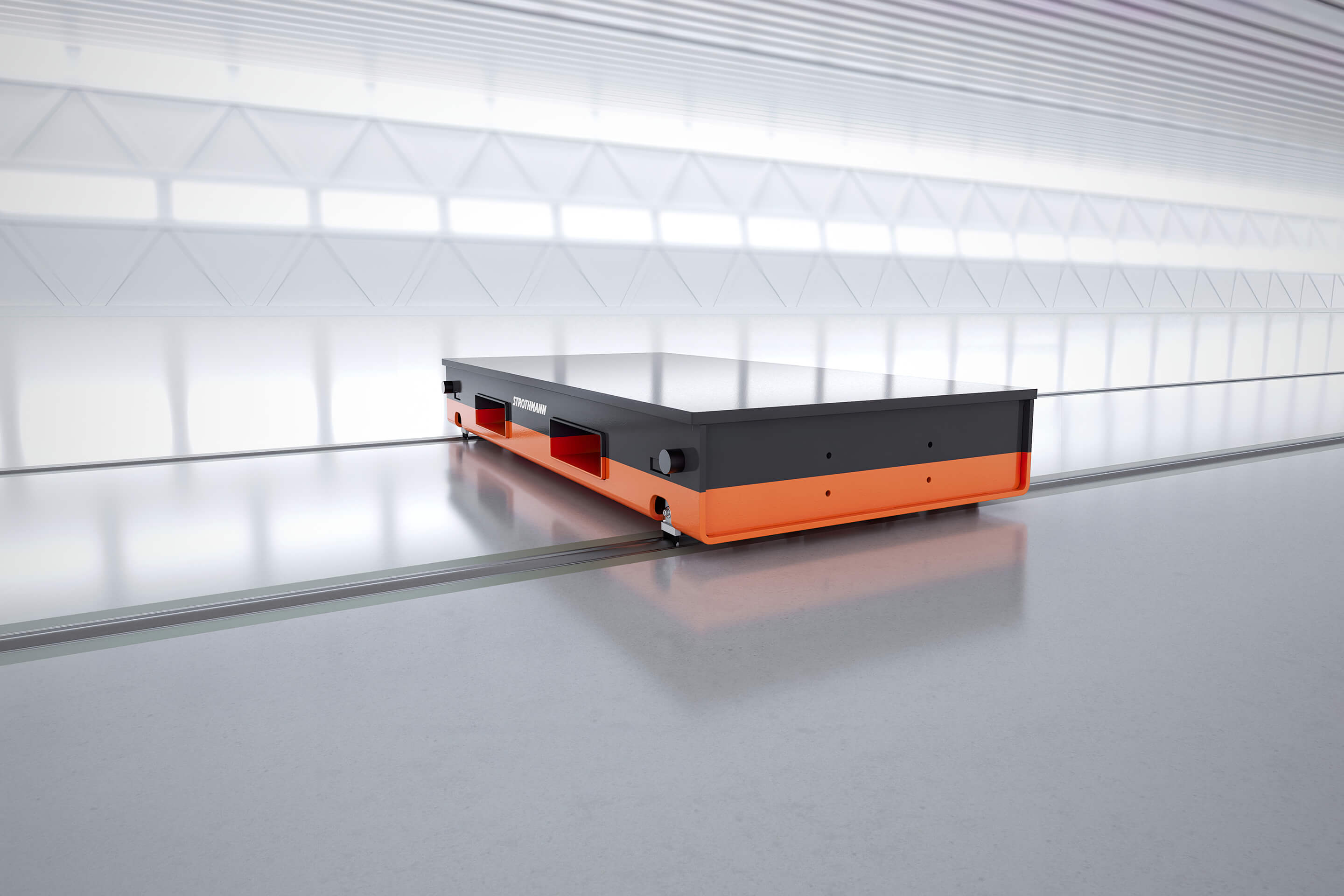

Stahl-Rollwagen für schwere Lasten bis 32 t mit großer Aufnahmefläche.

LeanTrack:
Stahl-Rollwagen+ bis 36 t

Die Rollwagen in der Stahlvariante sind für höhere Traglasten ausgelegt: ein Wagen kann bis zu 36 t bewegen. Im Vergleich zum Aluminium-Rollwagen hat die Stahl-Variante eine größere Aufnahmefläche. Diese ist bei größeren und unterschiedlichen Lasten notwendig, um diese mit nur einem Wagen transportieren zu können. Zudem sind die Rollwagen in robuster Schweißkonstruktion mit einem größeren Lastaufnahmebereich ausgestattet. Optional kann die Stahlvariante mit einer pneumatischen Hubfunktion erweitert werden. Mit der Hubfunktion wird die Material-Aufnahme und das -Absetzen vereinfacht.

Technische Daten

LeanTrack: Der Stahl-Rollwagen+

RundSchiene

RS25

RS40

max. Traglast

  • bis zu 16 t pro Wagen (symmetrische Lastverteilung)
  • bis zu 36 t pro Wagen (symmetrische Lastverteilung)

ca. Standardabmaße
(Grundausstattung)

Wagenlänge

  • 500 mm bis 3.000 mm
  • 650 mm bis 3.000 mm

Wagenhöhe

  • 150 mm
  • 180 mm

Wagenbreite

  • 800 mm bis 4.000 mm
  • 1.000 mm bis 4.000 mm

Spurweite

  • Wagenbreite - 200 mm
  • Wagenbreite - 200 mm

abweichende Abmessungen auf Anfrage

abweichende Abmessungen auf Anfrage

ca. Gewicht
(Grundausstattung)

individuell Projektabhängig

individuell Projektabhängig

LeanTrack: Der Stahl-Rollwagen+

Grundausstattung

  • robuste Schweißkonstruktion, Duo-Kassetten, Abstreifbürsten, Staplertaschen, Gewinde für Krantransport, Gummi-Metallpuffer

Sonderausstattung
(auf Anfrage)

  • Bohrbilder und Montageschiene auf der Deckplatte sowie bearbeitete Montageflächen zur Befestigung Ihrer Produkte und Aufnahmen auf dem Wagen
  • Hubfunktion der Deckplatte mit ca. 30 mm Hub (externe 6 bar Druckluftversorgung notwendig)
  • Staplertaschen nach unten offen für Aufnahme mit Hubwagen

separates Zubehör

  • Fußfeststeller, Bodenabsteckung, MoviMax-Adapter

Hinweise

  • bei Lasten >5 t pro Wagen ist die Last bis zu ±150 mm seitlich versetzt über die RundSchiene abzusetzen
  • Lasten, welche auf die komplette Deckplatte des Wagens abgesetzt werden müssen, sind individuell auf Anfrage abzustimmen

ca. Lieferzeiten

  • 9-12 Wochen: reine Lieferzeit – Installationstermin nach Abstimmung

LeanTrack Zubehör

Zubehör Transport-Rollwagen: Mover MoviMax

Mover MoviMax

Für die Bewegung von Rollwagen bis zu einem Gesamtgewicht von 25 t auf der RundSchiene. Ermöglicht das einfache Handling von schweren Lasten durch eine Person. Der Transport ist ziehend und schiebend möglich.

Zubehör Transport-Rollwagen: Tragegriffe für einfachen Rücktransport

Tragegriff

Der Tragegriff wird an der Stirnseite des LeanTrack-Aluminium-Rollwagen montiert und ermöglicht einen einfachen Rücktransport in Kombination mit den Tragrollen.

Zubehör Transport-Rollwagen: Tragrollen für einfachen Rücktransport

Tragrolle

Tragrollen bieten, in Kombination mit dem Tragegriff, einfache Rückführungsmöglichkeit des LeanTrack-Aluminium-Rollwagen vom Streckenende zurück zum Anfang. Dieser Transport basiert auf dem Trolly-Prinzip.

Zubehör Transport-Rollwagen: Bodenabsteckung

Bodenabsteckung

Für ein Blockieren der Wagen an einer definierten Position. Der Bolzen wird dabei in einer Bodenhülse abgesteckt.

Zubehör Transport-Rollwagen: Bodenhülse

Bodenhülse

Notwendig zur Nutzung der am Wagen montierten Bodenabsteckung. Die Bodenhülse ist das Komplementärprodukt zur Bodenabsteckung.

Zubehör Transport-Rollwagen: Fußfeststeller

Fußfeststeller

Für ein leichten und flexiblen Halt von leeren Wagen entlang der Strecke durch Fußbetätigung.

Zubehör Transport-Rollwagen: MoviMax-Adapter

MoviMax-Adapter

Bei einem Einsatz des batteriebetriebenen MoviMax benötigen Sie diese Mover-Anbindung.
