Pressenverkettung in Tandemlinien

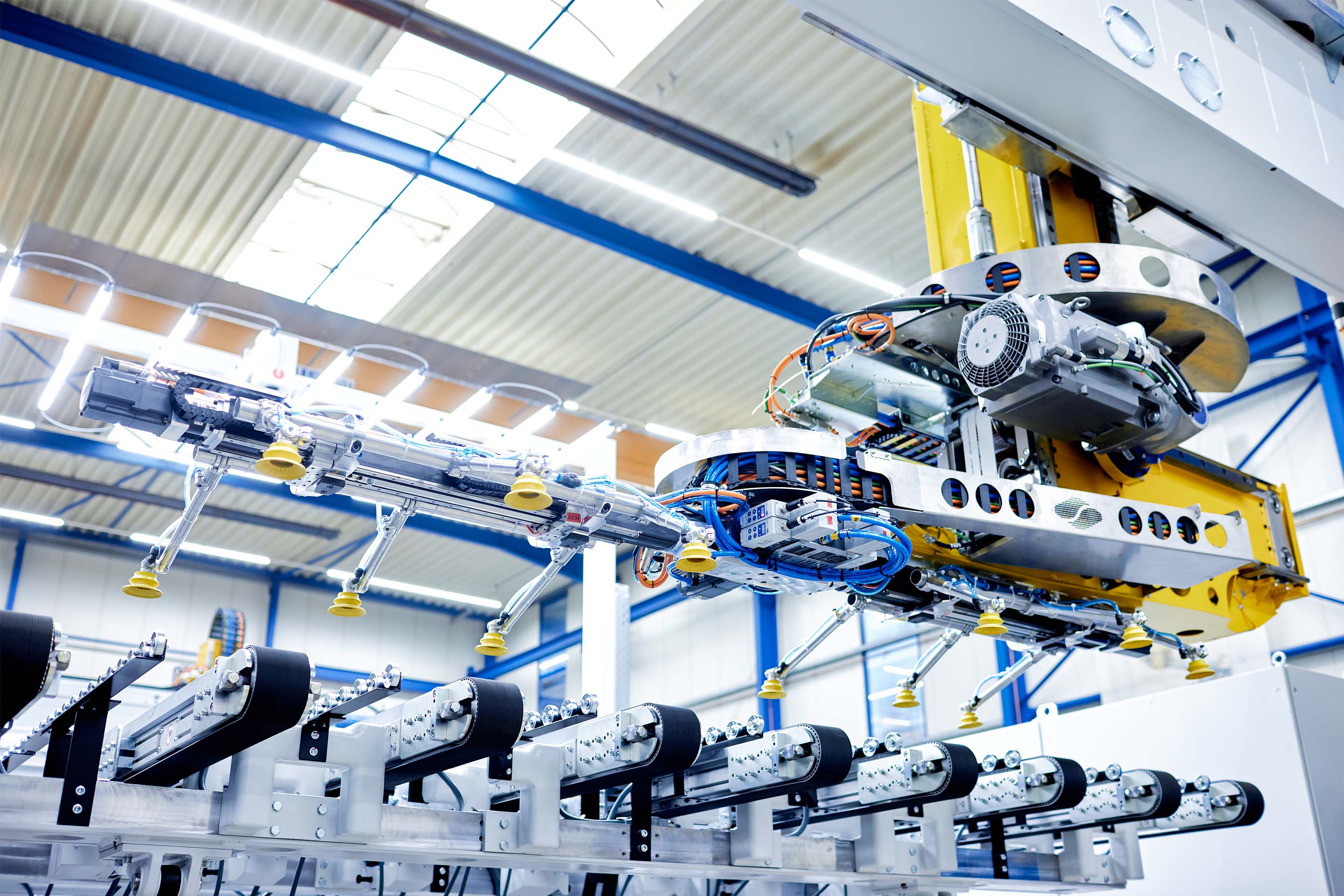

FeederPlus 6neo

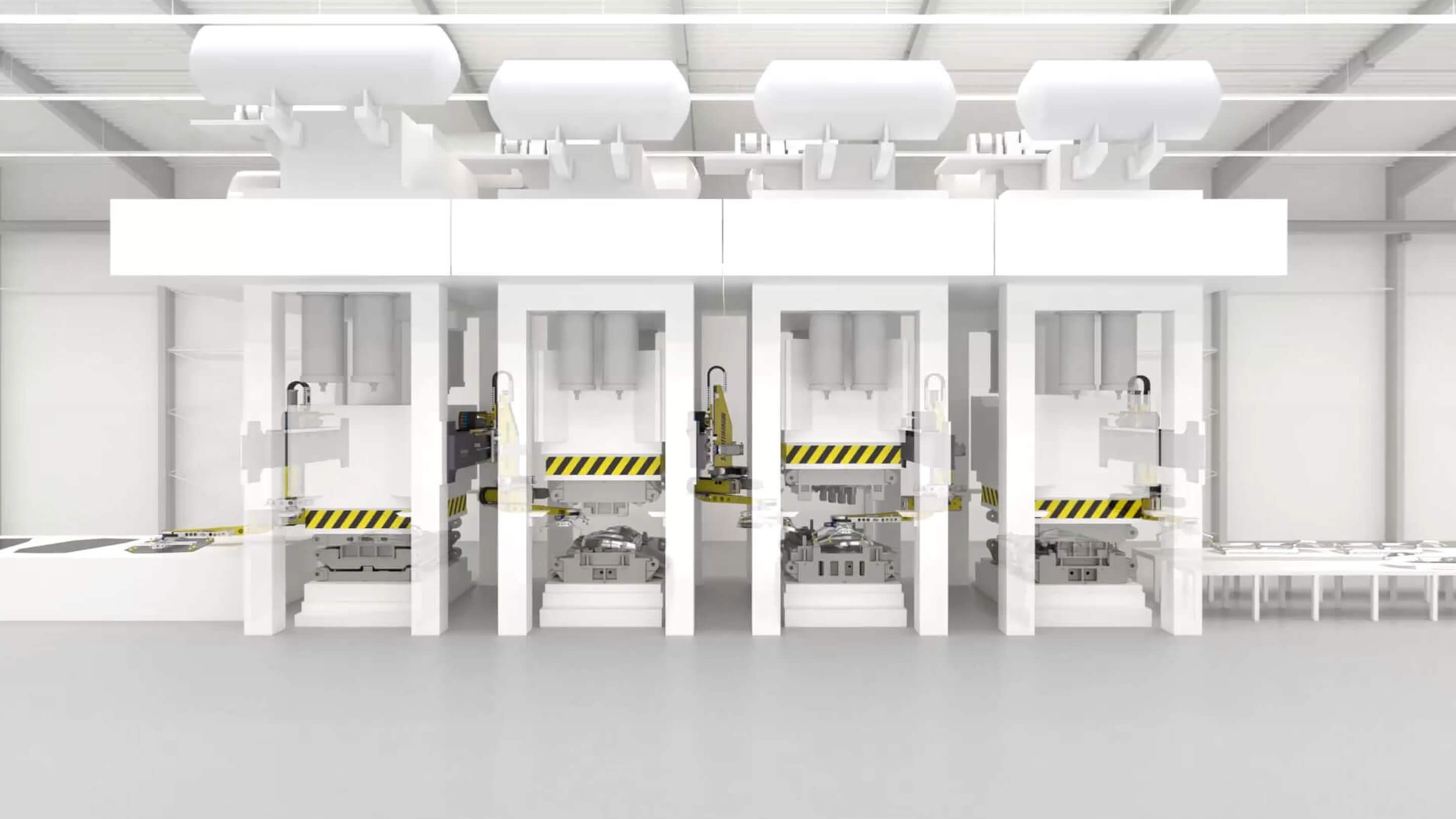

Pressenverkettung in Tandemlinien:
Single-Arm-Feeder mit Funktionsintegrationen
Mit einer max. Perfomance von 16 SPM, einer Traglast von 100 kg und fünf Freiheitsgraden eignet sich der FeederPlus 6neo perfekt für die Verkettung von Tandem-Pressenlinien. Er ist das Resultat einer kontinuierlichen Weiterentwicklung des FeederPlus, mit dem Strothmann in zahlreichen Pressenlinien und mit einer Vielzahl von Pressenherstellern Erfolge feiern konnte. Er besticht durch eine Kinematik, welche ihm einzigartige Funktionsintegrationen ermöglicht. So übernimmt der FeederPlus 6neo eigenständig das Zentrieren von Platinen im Front of Line – sowohl für Einzel- als auch bei Doppelteilen. Im End of Line ist der Feeder in der Lage, Werkstücke auf Förderbänder zu verteilen und orientiert abzulegen, was zusätzliche Shuttlesysteme und Roboter obsolet macht. Zu guter Letzt ist er auch für den Retrofit geeignet und das bei Pressenabständen von bis zu 10.000 mm.
Die Kern-Benefits
- Ausbringungsleistung bis zu 16 Hübe/min
- eigenständige Platinenzentrierung im Front of Line
- orientiertes Ablegen im End of Line ohne Roboter
- patentierte Kinematik
- automatischer Tooling-Wechsel mit nur einer Tooling-Wechseleinheit
- Einsatz in Neuanlagen und Retrofits
Technische Daten
Max. Leistung |
16 Hübe/min |
Traglast |
100 kg |
Freiheitsgrade |
5 |
Transportschritt Presse zu Presse |
5.200 mm |
Offset Pressenmitte |
±100 mm |
Vertikalhub Z |
950 mm |
Spreizen je Seite |
±150 mm |
Spreizen Doppelteile |
600 mm |
Schwenken B-Achse |
±20° |
Wiederholgenauigkeit |
0,2 mm |
Zentrieren im Front of Line

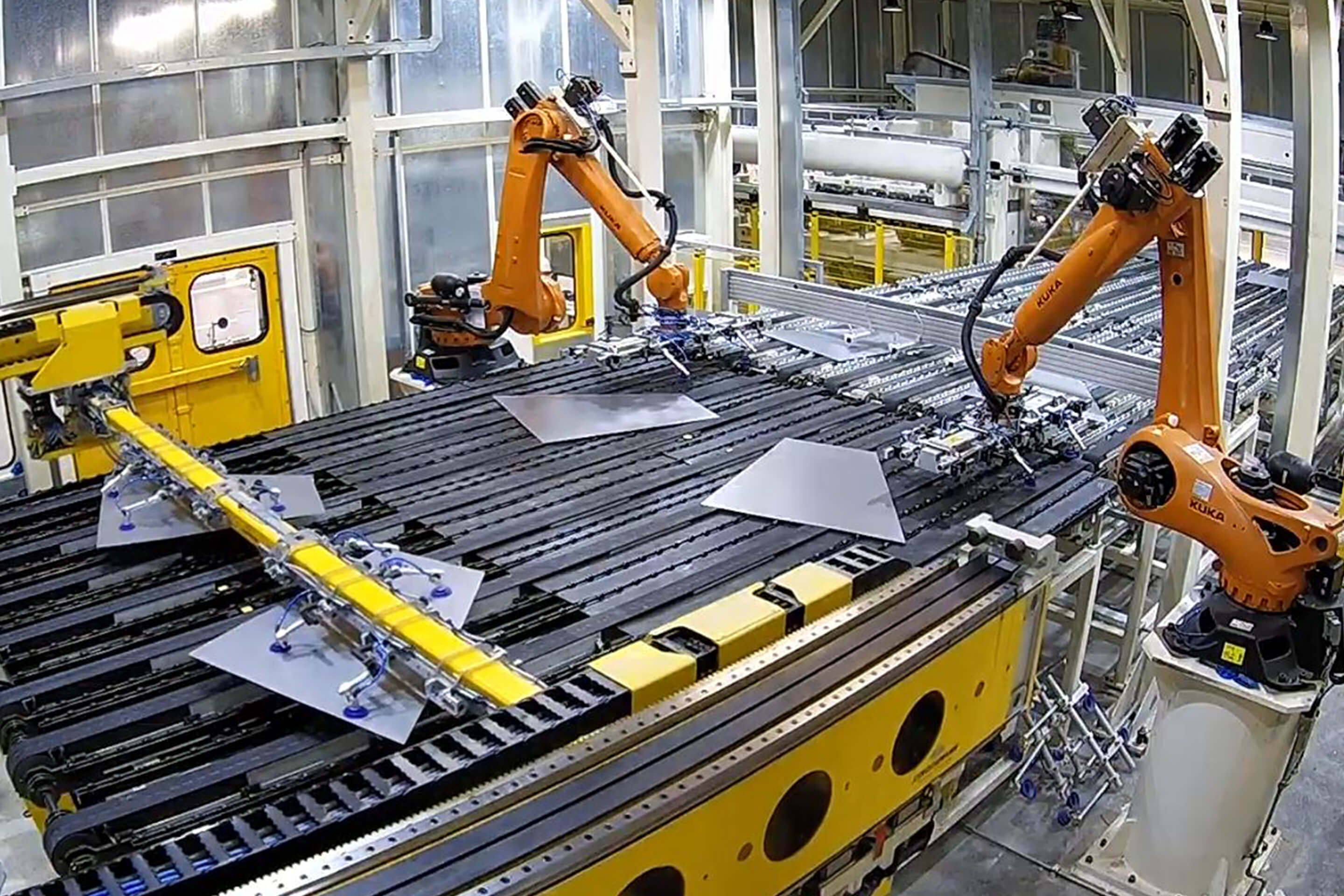

Klassische Zentrierlösung
- optische Zentrierstation mit Robotern
- Tooling-Wechsel-Einrichtungen für Roboter
- zusätzliches Magnetband für Zentrierung
Zentrierlösung mit FeederPlus 6neo
- optische Zentrierstation mit FeederPlus 6neo
- keine Roboter erforderlich
- ein Magnetband entfällt
- Toolings und Tooling-Wechseleinrichtungen der Roboter entfallen
Orientiertes Ablegen im End of Line

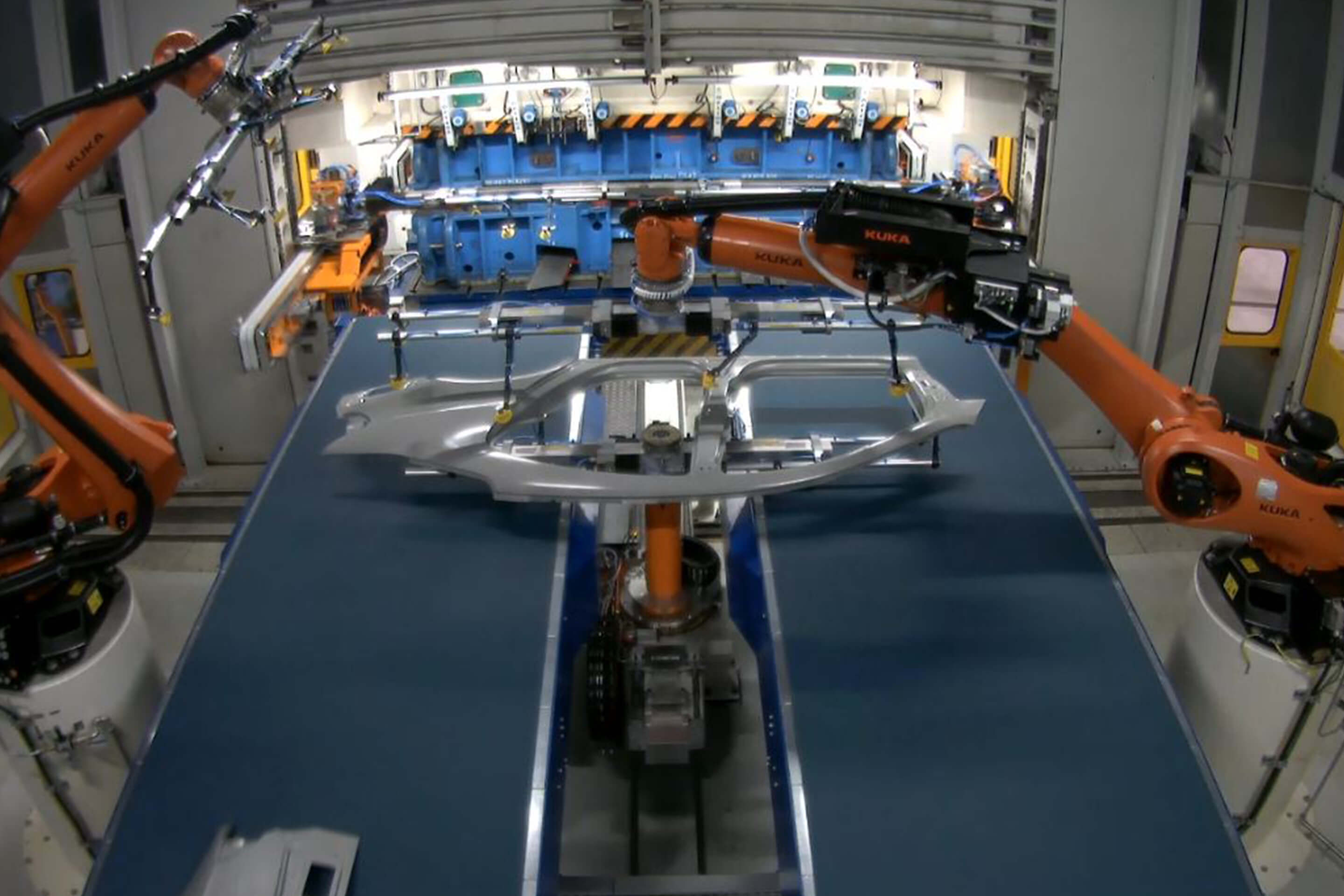

Klassische Orientierlösung
- Shuttle und zwei Roboter
- Tooling-Wechseleinrichtungen für Shuttle und Roboter

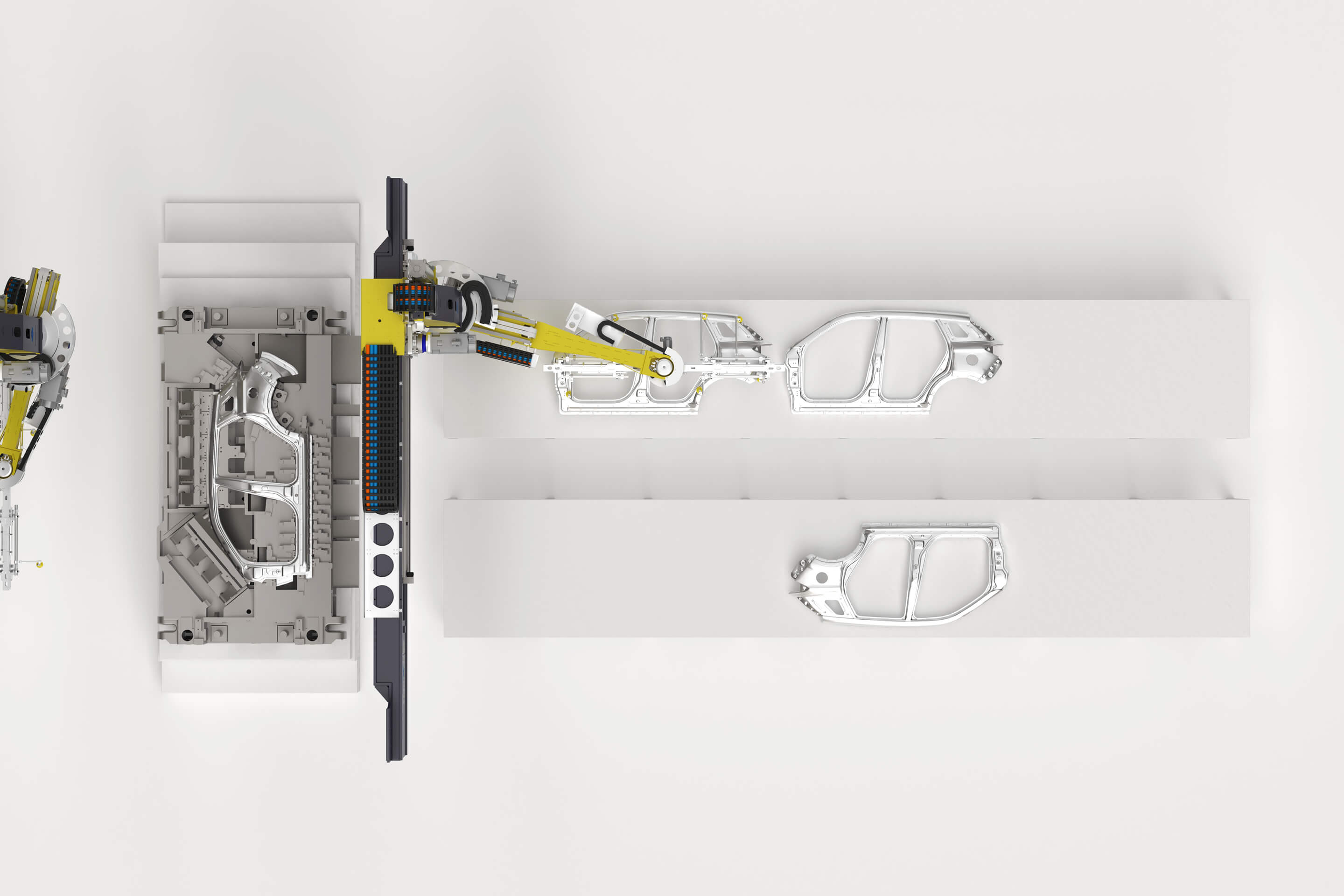

Orientierlösung mit FeederPlus 6neo
- FeederPlus 6neo orientiert und platziert Formteile selbstständig auf Förderband
- Toolings und Tooling-Wechseleinrichtungen der Roboter und des Shuttles entfallen
Einsatzbereiche und zufriedene Kunden
Der FeederPlus 6neo ist in allen Ausbaustufen in zwölf Linien verschiedenster Endkunden im Einsatz. Die erfolgreiche Zusammenarbeit mit vier verschiedenen Pressenbauern zeigt Strothmanns besondere Kompetenzen in der Automation von Pressenlinien.
