Kundenindividuelle Flächen-Portale (Portal-Roboter)
Für Handling-Aufgaben über große Flächen können wir unsere Linienportale um eine dritte Achse erweitern oder gänzlich auf die Kundenanforderungen zugeschnittene Individuallösungen realisieren. Zahlreiche Optionen, z. B. Drehachsen oder mehrere Schlitten auf einer Achse, ergänzen das Portfolio. Umfangreiche Schnittstellen für Aktoren und Sensorik erlauben die Verwendung verschiedenster Greifer und Endeffektoren.
Einsatzbereiche Flächen-Portale

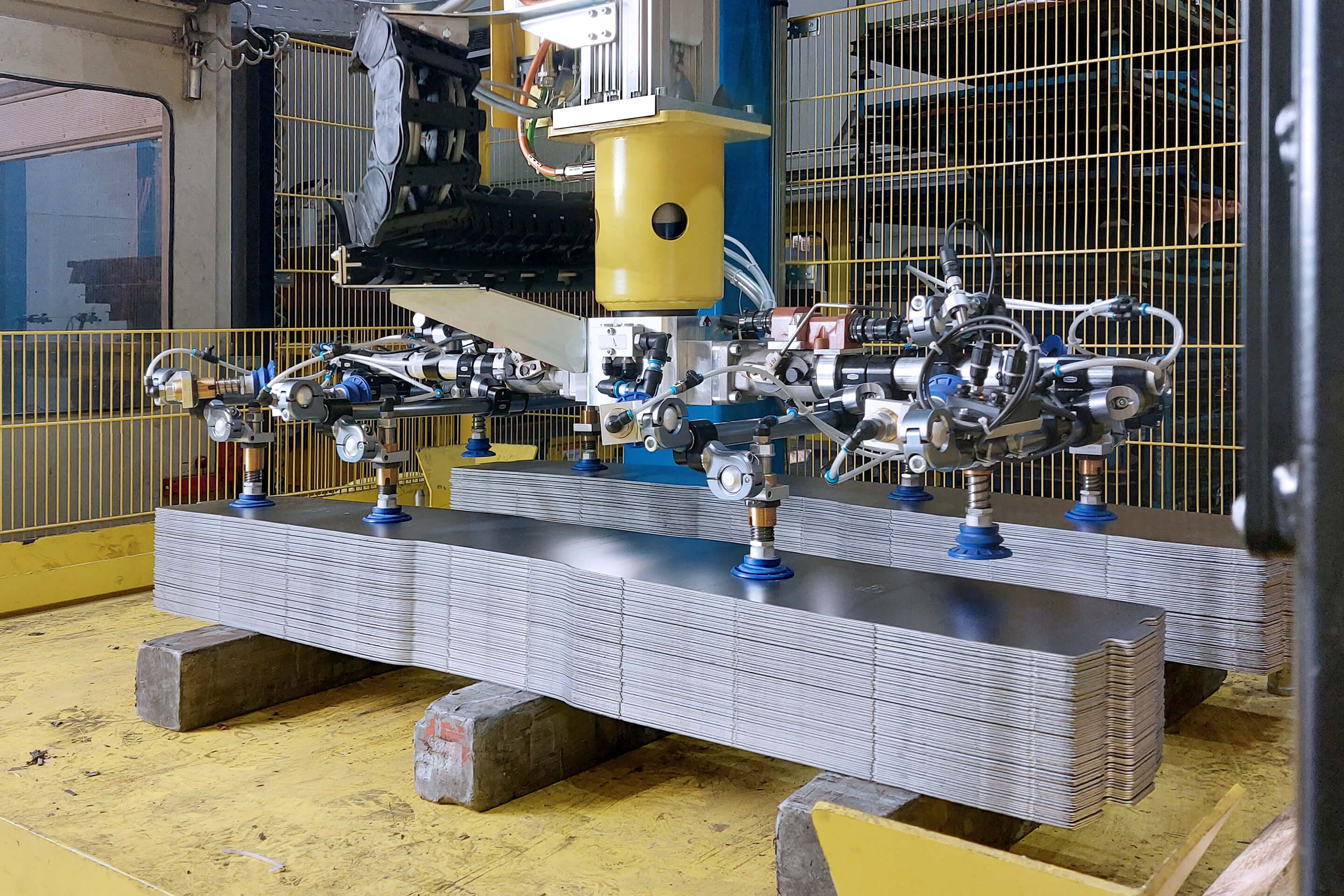

Abstapelung von Platinenschnitt
Aufgabenstellung
- geschnittene Platinen und flache Formteile aus unbestimmter Lage präzise auf Paletten und in Ladungsträger stapeln
Die Strothmann-Lösung
- Erweiterung eines Linienportal SRLSM 2/040 zum Flächenportal
- zusätzliche Drehachse und Vakuumgreifer
- Lageerkennung durch integriertes Vision-System
- unterbrechungsfreier Behälterwechsel durch integriertes RundSchienen-System und Fahrwagen mit Hubfunktion
- intelligente Prozessabfolge mit Doppelpick-Funktion für optimierte Taktzeiten

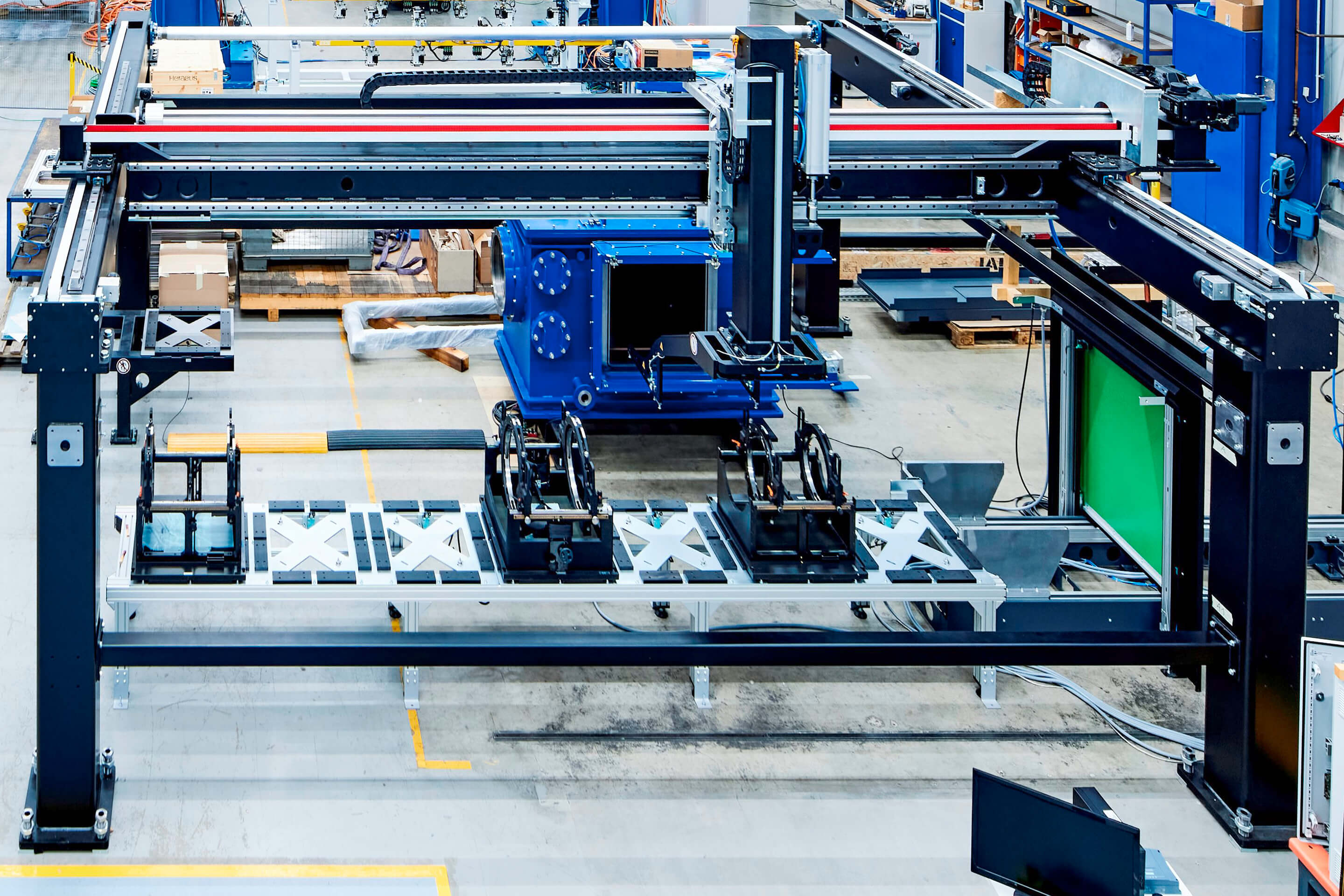

Materialhandling in klimatisierter Messzelle
Aufgabenstellung
- Handling von schweren Glasoptiken in einer klimatisierten Messkammer sowie Be- und Entladung einer Messeinrichtung bei minimalem Wärmeeintrag in den Arbeitsbereich
Die Strothmann-Lösung
- kundenindividuelles Flächenportal
- minimaler Wärmeeintrag durch stationäre Antriebe außerhalb der Messkammer für alle Achsen
- Antrieb Vertikalachse durch Torsionswelle
- höchste Wiederholgenauigkeit ±0,2 mm
- Bauteilnachverfolgung mittels RFID
- Materialzu- und abfuhr via Linearshuttle
FAQ: Häufig gestellte Fragen zu Linien-Portalen bzw. Portal Roboter
Flächen-Portale bzw. Portal-Roboter bieten eine Vielzahl von Anwendernutzen in verschiedenen Bereichen:
Großflächige Bearbeitung: Flächen-Portale ermöglichen die Bearbeitung von großen Werkstücken oder Materialien, da sie über eine größere Arbeitsfläche verfügen. Dies ist besonders nützlich in der Holzbearbeitung, Metallbearbeitung oder beim Schneiden von Plattenmaterialien wie Kunststoffen oder Aluminium.
Hohe Präzision: Flächen-Portale bieten präzise Bewegungen und Positionierung entlang einer Fläche. Dies ermöglicht eine genaue Bearbeitung von Werkstücken und die Erzielung hoher Qualitätsstandards. Beispiele hierfür sind die Präzisionsgravur, das Laserschneiden oder die Oberflächenbearbeitung.
Flexibilität bei der Werkstückpositionierung: Flächen-Portale bieten Flexibilität bei der Positionierung von Werkstücken. Sie können Werkstücke entlang der Fläche bewegen, drehen oder kippen, um eine optimale Bearbeitung oder Montage zu ermöglichen. Dies ist besonders vorteilhaft bei komplexen Arbeitsabläufen oder der Bearbeitung von mehrseitigen Werkstücken.
Skalierbarkeit: Flächen-Portale können je nach Anforderungen skaliert werden. Sie können an die spezifischen Anforderungen eines Anwendungsfalls angepasst werden, sei es eine kleinere Arbeitsfläche für kompakte Anwendungen oder eine größere Fläche für umfangreichere Projekte.
Flächen-Portale finden in verschiedenen Anwendungen Verwendung:
Automobilindustrie: In der Automobilindustrie kommen Flächen-Portale für verschiedene Anwendungen zum Einsatz, wie zum Beispiel für die Karosseriemontage, die Bearbeitung von Fahrzeugteilen oder die Lackierung großer Flächen.
Luft- und Raumfahrt: Flächen-Portale werden in der Luft- und Raumfahrtindustrie eingesetzt, beispielsweise für die Bearbeitung von Flugzeugteilen, das Präzisionsbohren von Komponenten oder die Herstellung von Großstrukturen wie Flugzeugflügeln.
Holzbearbeitung: In der Holzbearbeitungsindustrie finden Flächen-Portale Anwendung bei der Herstellung von Möbeln, Türen, Fenstern und anderen Holzprodukten. Sie ermöglichen das Fräsen, Schneiden und Gravieren großer Holzplatten oder -bretter.
Metallverarbeitung: Flächen-Portale werden auch in der Metallverarbeitung eingesetzt, zum Beispiel für die präzise Bearbeitung von Metallplatten oder -blechen, das Laserschneiden von Metallkomponenten oder das Schweißen großer Metallstrukturen.
Verpackungsindustrie: In der Verpackungsindustrie finden Flächen-Portale Verwendung bei der Verarbeitung von Verpackungsmaterialien wie Kartonagen oder Kunststoffplatten. Sie ermöglichen das präzise Falten, Schneiden oder Beschriften von Verpackungen entlang einer Fläche.
